350包裝機機組中央潤滑系統

     350包裝機機組中央潤滑系統位于香煙料斗齒輪箱的下前方，機器外露的關鍵部件的潤滑都是由中央潤滑系統提供潤滑油，使用的潤滑油是shel omala 220，要注意定時檢查油位，以保證油位在標定的油表范圍內。一般每周檢查一次玻璃油表指示的油位。

    350包裝機機組中央潤滑系統由(PLC)可編程控制器的程序控制，可通過對 (CRT)顯示屏內的程序菜單F3的調用來修改中央潤滑系統的運行周期，運行周期主要根據氣候情況和機器的使用時間來作調整，以保證機器的充分潤滑為宜。潤滑油路要定期檢查以保證暢通無阻，油路的阻塞和不通暢將導致機器摩擦過熱和不必要的磨損。

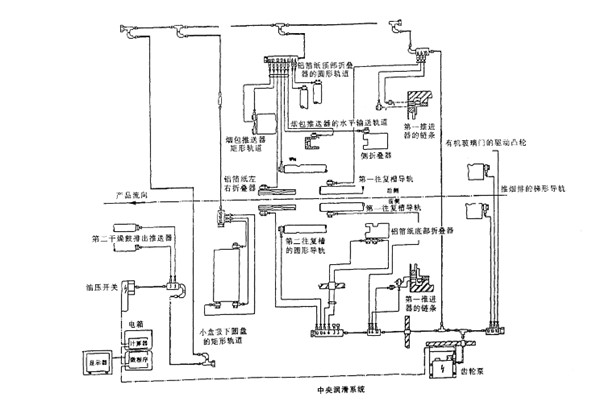

 350包裝機機組中央潤滑系統油路如下:

(一)香煙料斗
香煙料斗推煙排的兩根梯形導軌潤滑

香煙料斗活動有機玻璃門的驅動凸輪潤滑

(二)鏈 條

推進器的兩根鏈條潤滑

(三)往復槽

往復槽的兩根圓柱形導軌潤滑

(四)第二往復槽

第二往復槽的兩根圓柱形導軌潤滑

第二往復槽內的鋁箔紙底部折疊器軌道潤滑

第二往復槽內的煙包端部鋁箔紙左右側折疊器軌道潤滑

(五)煙包推送器

第二往復槽出口處的煙包推送器矩形軌道潤滑

鋁箔紙部折疊器的兩根圓柱形軌道潤滑

煙包推送器的水平輸送軌道潤滑

(六)小盒吸下機構

小盒吸下圓盤的矩形軌道潤滑

(七)第二干燥鼓

第二干燥鼓煙包排出推送器的兩根圓柱形軌道潤滑

齒輪箱的潤滑:

齒輪箱的潤滑采用中央潤滑油泵或者飛濺式潤滑方式。
